ADF_017：使用ADF Faces 之二：数据可视化组件 Graphs

开发环境：JDeveloper 11.1.2.1.0 + Oracle XE Database 10gR2。

因为数据可视化组件主要用来展示，因此这里我手工创建只读VO来建立模型。

1.创建Departments View Object

选择基于SQL Query方式的创建VO：

SQL语句内容如下：统计每个部门工资的平均数和总和数。


SELECT
    DEPARTMENTS.DEPARTMENT_ID DEPARTMENT_ID,
    DEPARTMENTS.DEPARTMENT_NAME DEPARTMENT_NAME,
    AVG(EMPLOYEES.SALARY) average,
    SUM(EMPLOYEES.SALARY) summary
FROM
    DEPARTMENTS,
    EMPLOYEES
WHERE
    DEPARTMENTS.DEPARTMENT_ID = EMPLOYEES.DEPARTMENT_ID
GROUP BY DEPARTMENTS.DEPARTMENT_ID,DEPARTMENTS.DEPARTMENT_NAME

设置DepartmentId 为Key Attribute：

2.创建Employees View Object
基本步骤跟创建Departments View Object差不多。
其中SQL语句内容如下：


SELECT
    EMPLOYEES.EMPLOYEE_ID EMPLOYEE_ID,
    EMPLOYEES.FIRST_NAME FIRST_NAME,
    EMPLOYEES.LAST_NAME LAST_NAME,
    EMPLOYEES.EMAIL EMAIL,
    EMPLOYEES.PHONE_NUMBER PHONE_NUMBER,
    EMPLOYEES.HIRE_DATE HIRE_DATE,
    EMPLOYEES.JOB_ID JOB_ID,
    EMPLOYEES.SALARY SALARY,
    EMPLOYEES.COMMISSION_PCT COMMISSION_PCT,
    EMPLOYEES.MANAGER_ID MANAGER_ID,
    EMPLOYEES.DEPARTMENT_ID DEPARTMENT_ID,
    JOBS.JOB_TITLE JOB_TITLE
FROM
    EMPLOYEES,
    JOBS
WHERE EMPLOYEES.JOB_ID = JOBS.JOB_ID

设置EmployeeId 为Key Attribute：

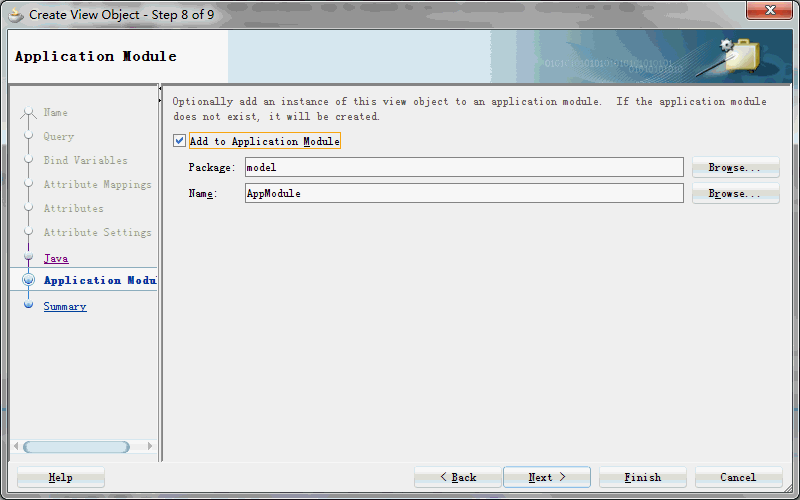

选择加入Application Module：

3.创建ViewLink：建立Departments和Employees之间的关联关系

4.创建JSF页面

4.1 拖放DataControl:DepartmentVO1生成Graph之Pie

设置模型值，注意勾上"Set current row for master-detail"。

4.2 拖放DataControl:DepartmentVO1下的EmployeeVO2生成Graph之Bar

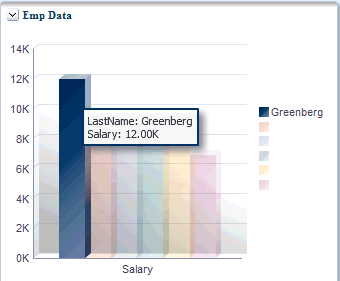

横轴是Salary，纵轴是LastName，显示效果如下：

横轴是LastName，纵轴是Salary，显示效果如下：

4.3 为了让展示效果更好，分别设置Pie和Bar的属性
（1）ThreeDEffect=true，3D效果。
（2）AnimationOnDisplay=auto，动画效果
（3）SeriesRolloverBehavior=RB_HIGHLIGHT，鼠标Rollover效果。

4.4 为了让点击部门Pie图时，员工Bar图跟着变，需要在员工Bar图上设置PPR，将其指向部门Pie图

5. 运行页面
