ADF_020：使用ADF Faces 之二：数据可视化组件 Map

开发环境：JDeveloper 11.1.2.1.0 + Oracle XE Database 10gR2。

1. 创建表和数据
在HR Schema中创建表WAREHOUSES

  CREATE TABLE "HR"."WAREHOUSES"
   ( "ID" NUMBER(4,0),
 "NAME" VARCHAR2(20 BYTE) NOT NULL ENABLE,
 "STREET" VARCHAR2(20 BYTE),
 "CITY" VARCHAR2(20 BYTE),
 "ZIP" NUMBER(5,0),
 "STATE" VARCHAR2(2 BYTE),
 "MANAGER" VARCHAR2(30 BYTE),
 "LAST_STOCKED" DATE,
 "TOTAL_SPACE" NUMBER(5,0),
 "LONGTITUDE" NUMBER(10,6),
 "LATITUDE" NUMBER(10,6),
  PRIMARY KEY ("ID")
  USING INDEX PCTFREE 10 INITRANS 2 MAXTRANS 255 COMPUTE STATISTICS
  STORAGE(INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645
  PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT)
  TABLESPACE "USERS"  ENABLE
   ) PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255 NOCOMPRESS LOGGING
  STORAGE(INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645
  PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT)
  TABLESPACE "USERS" ;

执行如下SQL语句，插入数据：
INSERT INTO WAREHOUSES VALUES(1,'Foster City Central','109 Beach Park Blvd','Foster City',94404,'CA','John Davis','08-SEP-10',2800,-122.279,37.549);
INSERT INTO WAREHOUSES VALUES(2,'Redwood City Central','175 Poplar Av','Redwood City',94061,'CA','Marky Marck','15-APR-10',3400,-122.224,37.475);
INSERT INTO WAREHOUSES VALUES(3,'Redwood Storage','678 Emerald Hill Rd','Redwood City',94063,'CA','Joan D Ark','15-APR-10',1200,-122.256,37.458);
COMMIT;

2. 使用ADF BC创建基于WAREHOUSES的EO和VO

3. 拖放DataControl中的WarehouseView1生成Map
（1）选择Geographic Map-->Map and Point Theme...

（2）新建Map Configuration

（3）设置地图服务提供商：Map Viewer URL：比如http://elocation.oracle.com/mapviewer。

（4）设置能够把街道地址转换为经纬度的服务提供商：Geocoder URL 比如http://elocation.oracle.com/geocoder/gcserver。

（5）设置完成

（6）预览

（7）坐标定位到美国

（8）与模型参数绑定

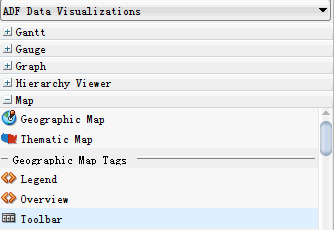

（9）拖放地图工具条

（10）设置AutoZoomThemeId，该值为mapPointTheme的id值，这里是mt1。
这样设置后，地图会自动缩放显示以mapPointTheme的数据为中心的地图。


Project 下载：ADF_Map.7z
