ADF_021：使用ADF Faces 之二：数据可视化组件 Gantt

开发环境：JDeveloper 11.1.2.1.0 + Oracle XE Database 10gR2。

本实验需要使用FOD Schema，请参考《发布与运行 Oracle Fusion Order Demo》。

1. 通过SQL语句创建Master VO：OrderShippingSummaryVO

其中，SQL语句内容如下：查看每个用户的最早的下单日期和最晚的送货日期。
因为送货日期总是晚于下单日期，因此from最早的下单日期to最晚的送货日期就是该用户的时间区域。

SELECT persons.person_id,
persons.first_name as "First Name",
persons.last_name as "Last Name",
min(orders.order_date) as "Order Date",
max(orders.order_shipped_date) as "Shipped Date",
concat('Summary', '') as "Task Type"
FROM orders, persons
WHERE orders.customer_id = persons.person_id
GROUP BY persons.person_id, persons.first_name, persons.last_name

2. 通过SQL语句创建Detail VO：OrderShippingDetailsVO

其中，SQL语句内容如下：查看用户的每个订单的情况。

SELECT persons.person_id,
orders.order_id,
orders.order_date as "Order Date",
orders.order_shipped_date as "Shipped Date",
persons.first_name as "First Name",
persons.last_name as "Last Name",
concat('Normal', '') as "Task Type"
FROM orders, persons
WHERE orders.customer_id = persons.person_id

3. 创建MasterVO和DetailsVO之间的ViewLink关系：OrderShippingSummaryToDetailsVL


4. 创建Application Module，并选择VO，如下图

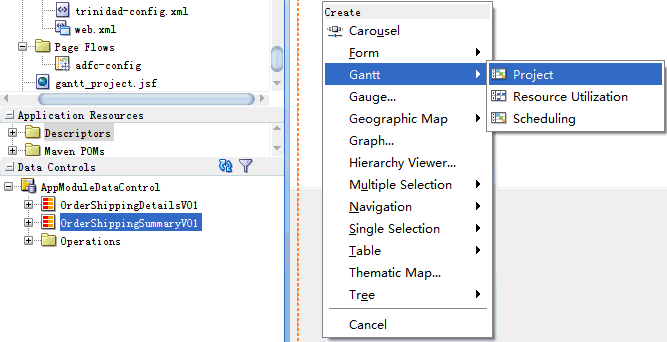

5. 拖放DataControl:OrderShippingSummaryVO1，选择Gantt-->Project

Gantt 具体设置如下：
（1）设置Tasks

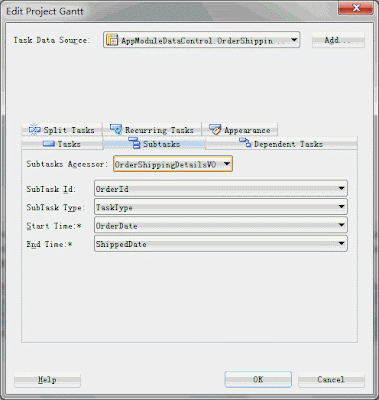

（2）设置SubTasks
注意，这里必须选择OrderShippingDetailsVO，而不是OrderShippingDetailsVO2。
如果选择OrderShippingDetailsVO2，运行时点击用户查看详细订单时会报错：
oracle.jbo.NoDefException: JBO-25058: 在OrderShippingSummaryVO1中找不到类型为属性的定义OrderShippingDetailsVO2。

（3）设置Gantt整个起止时间，因为只有2011年8月和9月才有数据，因此设置范围为8月1日到10月1日。


6. 运行页面


Project 下载：ADF_Gantt.7z
