2012年12月19日星期三

ADF_205：ADF工具类：TaskFlowUtils.java 源代码

package view;

import java.util.Collection;

import java.util.HashMap;

import java.util.Map;

import javax.faces.application.Application;
import javax.faces.context.FacesContext;

import oracle.adf.controller.ControllerContext;
import oracle.adf.controller.TaskFlowContext;
import oracle.adf.controller.TaskFlowId;
import oracle.adf.controller.ViewPortContext;
import oracle.adf.controller.metadata.MetadataService;
import oracle.adf.controller.metadata.model.DataControlScopeType;
import oracle.adf.controller.metadata.model.NamedParameter;
import oracle.adf.controller.metadata.model.TaskFlowDefinition;
import oracle.adf.controller.metadata.model.TaskFlowInputParameter;
import oracle.adf.controller.metadata.model.TransactionType;
import oracle.adf.model.BindingContext;
import oracle.adf.model.DataControlFrame;
import oracle.adf.model.binding.DCDataControl;
import oracle.adf.view.rich.context.AdfFacesContext;

/**
 * ADF task flow utilities for use with JDev/ADF 11g+.
 *
 * Available under the Creative Commons Attribution 3.0 Unported License.
 * See: http://one-size-doesnt-fit-all.blogspot.com/p/terms-conditions.html
 *
 * Absolutely no warranty implied, *use*at*your*own*risk*.  This code has been mostly used
 * for checking task flow features and hasn't been used in a production environment.
 *
 * Author: Chris Muir @ Oracle.com
 * Date: 19th April 2012
 */
public class TaskFlowUtils {

    public String getTaskFlowName() {
        MetadataService metadataService = MetadataService.getInstance();
        TaskFlowDefinition taskFlowDefinition = metadataService.getTaskFlowDefinition(getCurrentTaskFlowId());
        String taskFlowName = null;
        if (taskFlowDefinition != null) {
            TaskFlowId taskFlowId = taskFlowDefinition.getTaskFlowId();

            if (taskFlowId != null)
                taskFlowName = taskFlowDefinition.getTaskFlowId().getFullyQualifiedName();
            else
                taskFlowName = "Null";
        } else
            taskFlowName = "Null";


        return taskFlowName;
    }

    public String getTaskFlowControlScopeName() {
        MetadataService metadataService = MetadataService.getInstance();
        String controlScopeTypeString;
        TaskFlowDefinition taskFlowDefinition = metadataService.getTaskFlowDefinition(getCurrentTaskFlowId());
        if (taskFlowDefinition != null) {
            String taskFlowName = taskFlowDefinition.getTaskFlowId().getFullyQualifiedName();
            DataControlScopeType controlScopeType = taskFlowDefinition.getDataControlScopeType();

            if (controlScopeType == null || controlScopeType == DataControlScopeType.SHARED)
                controlScopeTypeString = "Shared Data Control Scope";
            else if (controlScopeType == DataControlScopeType.ISOLATED)
                controlScopeTypeString = "Isolated Data Control Scope";
            else
                controlScopeTypeString = "UNKNOWN Data Control Scope";
        } else
            controlScopeTypeString = "Null";

        return controlScopeTypeString;
    }

    public String getTaskFlowControlTransactionTypeName() {
        MetadataService metadataService = MetadataService.getInstance();
        String transactionTypeString;
        TaskFlowDefinition taskFlowDefinition = metadataService.getTaskFlowDefinition(getCurrentTaskFlowId());
        if (taskFlowDefinition != null) {
            String taskFlowName = taskFlowDefinition.getTaskFlowId().getFullyQualifiedName();

            TransactionType transactionType = taskFlowDefinition.getTransactionType();

            if (transactionType == null)
                transactionTypeString = "-No Controller Transaction-";
            else if (transactionType == TransactionType.NEW_TRANSACTION)
                transactionTypeString = "Always Begin New Transaction";
            else if (transactionType == TransactionType.REQUIRES_TRANSACTION)
                transactionTypeString = "Use Existing Transaction if Possible";
            else if (transactionType == TransactionType.REQUIRES_EXISTING_TRANSACTION)
                transactionTypeString = "Always Use Existing Transaction";
            else
                transactionTypeString = "UNKNOWN Transaction Type";
        } else
            transactionTypeString = "Null";

        return transactionTypeString;
    }

    public HashMap formatTaskFlowParameters(Map btfParameters) {
        HashMap taskFlowParameterValues = new HashMap();

        FacesContext facesContext = FacesContext.getCurrentInstance();
        Application application = facesContext.getApplication();
        AdfFacesContext adfFacesContext = AdfFacesContext.getCurrentInstance();
        Map pageFlowScope = adfFacesContext.getPageFlowScope();

        for (Object parameter : btfParameters.values()) {
            NamedParameter namedParameter = (NamedParameter)parameter;
            String parameterName = namedParameter.getName();
            String parameterExpression = namedParameter.getValueExpression();
            Object parameterValue;
            String stringValue;

            if (parameterExpression == null) {
                parameterValue = pageFlowScope.get(parameterName);
            } else {
                parameterValue = application.evaluateExpressionGet(facesContext, parameterExpression, Object.class);
            }

            if (parameterValue != null) {
                try {
                    stringValue = parameterValue.toString();
                } catch (Exception e) {
                    stringValue = "";
                }
            } else {
                stringValue = "";
            }

            taskFlowParameterValues.put(parameterName, stringValue);
        }
        return taskFlowParameterValues;
    }

    public TaskFlowId getCurrentTaskFlowId() {
        ControllerContext controllerContext = ControllerContext.getInstance();
        ViewPortContext currentViewPort = controllerContext.getCurrentViewPort();
        TaskFlowContext taskFlowContext = currentViewPort.getTaskFlowContext();
        TaskFlowId taskFlowId = taskFlowContext.getTaskFlowId();

        return taskFlowId;
    }

    public TaskFlowDefinition getTaskFlowDefinition(TaskFlowId taskFlowId) {
        MetadataService metadataService = MetadataService.getInstance();
        TaskFlowDefinition taskFlowDefinition = metadataService.getTaskFlowDefinition(taskFlowId);

        return taskFlowDefinition;
    }

    public Map getCurrentTaskFlowInputParameters() {
        return getInputParameters(getCurrentTaskFlowId());
    }

    public Map getInputParameters(TaskFlowId taskFlowId) {
        TaskFlowDefinition taskFlowDefinition = getTaskFlowDefinition(taskFlowId);
        Map taskFlowInputParameters = taskFlowDefinition.getInputParameters();

        return taskFlowInputParameters;
    }

    public Map getCurrentTaskFlowReturnParameters() {
        return getReturnParameters(getCurrentTaskFlowId());
    }

    public Map getReturnParameters(TaskFlowId taskFlowId) {
        TaskFlowDefinition taskFlowDefinition = getTaskFlowDefinition(taskFlowId);
        Map namedParameters = taskFlowDefinition.getReturnValues();

        return namedParameters;
    }


    public String getDataControlFrameName() {
        BindingContext bindingContext = oracle.adf.controller.binding.BindingUtils.getBindingContext();
        String dataControlFrameName = bindingContext.getCurrentDataControlFrame();

        return dataControlFrameName;
    }

    public DataControlFrame getDataControlFrame() {
        BindingContext bindingContext = oracle.adf.controller.binding.BindingUtils.getBindingContext();
        String dataControlFrameName = bindingContext.getCurrentDataControlFrame();
        DataControlFrame dataControlFrame = bindingContext.findDataControlFrame(dataControlFrameName);

        return dataControlFrame;
    }

    public void commitTaskFlow() {
        getDataControlFrame().commit();
    }

    public void rollbackTaskFlow() {
        getDataControlFrame().rollback();
    }

    public boolean isTaskFlowTransactionDirty() {
        return getDataControlFrame().isTransactionDirty();
    }

    public String getOpenTransactionName() {
        return getDataControlFrame().getOpenTransactionName();
    }

    public String getDataControlNames() {
        BindingContext bindingContext = oracle.adf.controller.binding.BindingUtils.getBindingContext();
        String dataControlFrameName = bindingContext.getCurrentDataControlFrame();
        DataControlFrame dataControlFrame = bindingContext.findDataControlFrame(dataControlFrameName);
        Collection dataControls = dataControlFrame.datacontrols();
        String names = "";
        for (DCDataControl dc : dataControls) {
            names = names + "," + dc.getName() + dc.hashCode();
        }

        return names;
    }
}

2012年11月20日星期二

ADF_204：ADF Mobile 11g 架构

目前主要有三种类型的手机应用：

（1）Native Mobile Apps
使用专有的SDK，专有的开发工具，专有的语言开发的手机应用，这些应用只能部署在专门的手机平台上。
比如：使用xCode或Objective C开发的手机应用只能部署在iOS平台上；使用Eclipse和Java开发的手机应用只能部署在Android平台上；使用Visual Studio和C#开发的手机应用只能部署在Windows Phone平台上。
Native Mobile Apps 可以直接访问手机设备服务。
（2）Mobile Web Apps
部署在服务器上的Web应用，使用手机浏览器访问，与桌面浏览器不同，这里产生的HTML是专门为手机浏览器定制的。
Mobile Web Apps 无法直接访问手机设备服务。
在ADF Mobile中，Mobile Web Apps 可以借助Phone Gap访问手机设备服务。
（3）Hybrid Mobile Apps
与Native Mobile Apps相似，应用是部署和运行在手机上的，使用的是我们所熟知的Web开发技术：HTML5，CSS和 JavaScript。
应用运行在一个Native Container中，并且利用手机的浏览器引擎（不是浏览器）来渲染HTML和处理JavaScript。
Hybrid Mobile Apps 通过一个web-to-native抽象层可以访问手机设备服务。

这三种类型的手机应用的各自特点如下图所示：

ADF Mobile的架构在Hybrid Mobile架构的基础上做了扩展，其架构如下图所示：

下面逐一介绍其中的部件：

1. Device Natvie Container
是根一级的Container，所有的on-device的手机应用都运行在这里。

2. Phone Gap
提供了一套JavaScript API，作为一个公共的接口访问手机设备服务。即作为一个抽象层，屏蔽了不同手机平台的差异性。

3. Web View
使用手机的浏览器引擎（不是浏览器）来渲染用户界面。
这里有三种类型的文件可供选择：ADF Mobile XML（AMX），Local HTML，Server HTML。
其中，AMX是一种类似于JSF的页面，Local HTML是HTML5页面，Server HTML是运行在Server端的页面。

4. Java
一个轻量级的Java VM，是运行Java的环境。
ADF Mobile应用的模型层使用Java技术实现，可以使用JDBC方式访问本地的数据库，也可以访问远程的WebServices（SOAP/REST）。

5. Credential Management, SSO & Access Control
Oralce IDM为ADF Mobile专门提供了一套SDK（已经内置在Device Natvie Container中），用于与Oracle IDM集成。
集成之后，就可以实现用户认证、单点登录、访问控制、数据加密等功能。

6. Application Configuration
用于动态修改服务的URL。
比如，测试环境和生产环境中的WebService的URL很可能是不一样的，从测试环境到生产环境需要重新编译并发布。
有了Application Configuration后，你可以在发布之后动态地修改服务的URL，无需重新编译和发布。

参考文献：
1. http://icenium.com/community/blog/icenium-team-blog/2012/06/14/what-is-a-hybrid-mobile-app-

2012年11月13日星期二

ADF_203：页面常用布局模板之二：Stretch

开发运行环境：JDeveloper 11.1.1.6

上一个实验的是Flow风格的页面效果，页面不会随着浏览器窗口大小的改变而改变。
在本实验中，我们开发一个Stretch风格的页面效果，页面会随着浏览器窗口大小的改变而改变。

1. 使用WebCenter Application模板创建Web应用
步骤和上一个实验基本一样，除了不要选中"Configure the application with standard Portal features"这一步。
因为在本实验中，我们不需要使用WebCenter应用的目录结构和站点导航，以及安全配置。

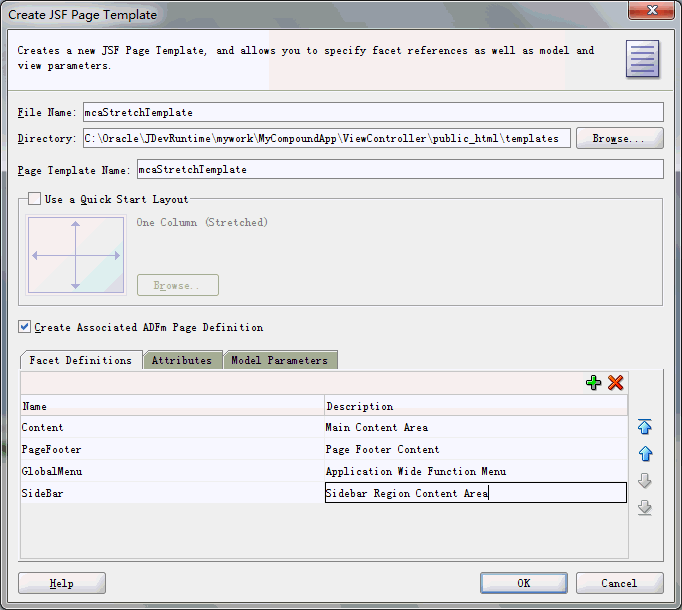

2. 创建页面模板

3. 运行效果

可以看出，基本效果还是不错的：右上角是基本链接和登录，中间是Logo和标题，Logo下面是Tabs，点击某个Tab，显示SubTabs，点击某个Link，显示该Link的内容。

4. 页面模板结构
（1）Center Facet

（2）Top Facet

Project 下载：MyCompoundApp.7z

ADF_202：页面常用布局模板之一：Flow

开发运行环境：JDeveloper 11.1.1.6

WebCenter Application模板中有很好的目录结构、页面层级结构以及两个默认的页面模板。
虽然WebCenter Application模板是专门为Portal应用而用的，我们也可以使用WebCenter Application模板来构建Web应用。

1. 使用WebCenter Application模板创建Web应用

2. 创建页面模板

3. 运行效果
（1）Firefox 16.0.2

（2）IE 8

可以看出，基本效果还是不错的：右上角是基本链接和登录，中间是Logo和标题，Logo下面是多层菜单，中间是内容部分。
由于是Flow风格，页面不会随着浏览器窗口大小的改变而改变。
整个页面宽度是1024px，这是在模板中的属性PageContentWidth定义的。
但还是能够看出一些小问题：
（1）Firefox 中Logo图片靠左对齐，IE中Logo图片居中。
（2）Logo图片和Titile之间有一块空白区域。我尝试了很多修改，始终无法去掉，不知道是什么原因，希望知道原因的人可以告诉我。

4. 页面模板结构
这里决定整个页面是Flow风格的布局组件是：panelGroupLayout - scroll。
因为panelGroupLayout - scroll可以被父布局组件拉伸，却不能拉伸它其中的组件。

Project 下载：MyWebApplication.7z

2012年10月30日星期二

ADF_201：使用ADF Mobile开发Android手机On-Device应用

开发运行环境：JDeveloper 11.1.2.3.0 + Android SDK 20.0.3

1. 下载并安装Android SDK for Windows

（1）下载地址：http://developer.android.com/sdk/index.html

（2）双击installer_r20.0.3-windows.exe安装。

（3）运行Android\android-sdk\tools\android.bat，安装其它必要软件，比如不同版本的Android API。

（4）运行Android\android-sdk\AVD Manager.exe，新建一个Android 模拟器

点击Start，启动模拟器，注意Android模拟器非常慢，我这里启动大概需要1分钟。

2. 下载并安装ADF Mobile Extension

此步比较简单，从略。

3. 在JDeveloper中配置Android

4. 开发On-Device手机应用
关于如何使用ADF Mobile开发手机Web应用，请参考《使用ADF Mobile开发手机Web应用》。
（1）新建应用，选择Mobile Application （ADF）

（2）配置文件：adfmf-feature.xml
adfmf-feature.xml文件是ADF On-Device手机应用的入口文件

（3）在adfmf-feature.xml中指向了其它Task Flow。

（4）应用的画面
这里使用的是Java类生成的DataControl，然后拖放生成界面，这一点跟ADF一样。

（5）发布应用
右键应用选择Deploy，然后选择ADF Mobile for Android。
我发布时遇到一个错误：ApplicationController Project中LifeCycleListenerImpl.java编译不通过。
经检查发现是因为没有增加ADF Mobile Library。
右键ApplicationController Project，选择属性，然后再Features中点击Reconcile，就好了。

5. 在模拟器中看运行效果
（1）

（2）

（3）

Project 下载：HRDemo.7z （文件有点大：41M，主要是因为包括deploy的东东）

参考文献：

1. http://docs.oracle.com/cd/E18941_01/tutorials/MobileTutorial/jdtut_11r2_54_2.html

2. http://www.oracle.com/ocom/groups/public/@otn/documents/webcontent/1866641.pdf

Tools_018：使用SOUGOU拼音输入韩文

1. 使用标准的韩文输入法

（1）在控制面板中的区域和语言中添加朝鲜语（韩国）

（2）添加完成后的样子

（2）按照韩文标准键盘字母对照表输入韩文

2. 使用SOUGOU拼音输入韩文使用标准输入法要记住韩文元音和辅音在键盘上的位置，不太方便。能不能根据发音来输入韩文呢，就像使用拼音输入中文一样？这样会读韩文就能够打出韩文，岂不非常方便？
（1）下载并安装：sougouhanyu.zip。
（2）按照罗马音的发音输入韩文
比如韩语单元音[ㅏㅓㅗㅣㅜㅡㅐㅔ]对应的输入方法是：[a eo o i u eu ae e]。

再如韩语双元音[ㅑㅕㅛㅠㅒㅖ]对应的输入方法是：[ya yeo yo yu yae ye ] 。

3. 韩语罗马音标记法

（1）ㄱ
가 ga 각 gak 간 gan 갈 gal 감 gam 갑 gap 갓 gat 강 gang 개 gae 객 gaek 거 geo 건 geon 걸 geol 검 geom 겁 geop 게 ge 겨 gyeo 격 gyeok 견 gyeon 결 gyeol 겸 gyeom 겹 gyeop 경 gyeong 계 gye 고 go 곡 gok 곤 gon 골 gol 곳 got 공 gong 곶 got 과 gwa 곽 gwak 관 gwan 괄 gwal 광 gwang 괘 gwae 괴 goe 굉 goeng 교 gyo 구 gu 국 guk 군 gun 굴 gul 굿 gut 궁 gung 권 gwon 궐 gwol 귀 gwi 규 gyu 균 gyun 귤 gyul 그 geu 극 geuk 근 geun 글 geul 금 geum 급 geup 긍 geung 기 gi 긴 gin 길 gil 김 gim 까 kka 깨 kkae 꼬 kko 꼭 kkok 꽃 kkot 꾀 kkoe 꾸 kku 꿈 kkum 끝 kkeut 끼 kki

（2）ㄴ
나 na 낙 nak 난 nan 날 nal 남 nam 납 nap 낭 nang 내 nae 냉 naeng 너 neo 널 neol 네 ne 녀 nyeo 녁 nyeok 년 nyeon 념 nyeom 녕 nyeong 노 no 녹 nok 논 non 놀 nol 농 nong 뇌 noe 누 nu 눈 nun 눌 nul 느 neu 늑 neuk 늠 neum 능 neung 늬 nui 니 ni 닉 nik 닌 nin 닐 nil 님 nim

（3）ㄷ
다 da 단 dan 달 dal 담 dam 답 dap 당 dang 대 dae 댁 daek 더 deo 덕 deok 도 do 독 dok 돈 don 돌 dol 동 dong 돼 dwae 되 doe 된 doen 두 du 둑 duk 둔 dun 뒤 dwi 드 deu 득 deuk 들 deul 등 deung 디 di 따 tta 땅 ttang 때 ttae 또 tto 뚜 ttu 뚝 ttuk 뜨 tteu 띠 tti

（4）ㄹ
라 ra 락 rak 란 ran 람 ram 랑 rang 래 rae 랭 raeng 량 ryang 렁 reong 레 re 려 ryeo 력 ryeok 련 ryeon 렬 ryeol 렴 ryeom 렵 ryeop 령 ryeong 례 rye 로 ro 록 rok 론 ron 롱 rong 뢰 roe 료 ryo 룡 ryong 루 ru 류 ryu 륙 ryuk 륜 ryun 률 ryul 륭 ryung 르 reu 륵 reuk 른 reun 름 reum 릉 reung 리 ri 린 rin 림 rim 립 rip

（5）ㅁ
마 ma 막 mak 만 man 말 mal 망 mang 매 mae 맥 maek 맨 maen 맹 maeng 머 meo 먹 meok 메 me 며 myeo 멱 myeok 면 myeon 멸 myeol 명 myeong 모 mo 목 mok 몰 mol 못 mot 몽 mong 뫼 moe 묘 myo 무 mu 묵 muk 문 mun 물 mul 므 meu 미 mi 민 min 밀 mil

（6）ㅂ
바 ba 박 bak 반 ban 발 bal 밥 bap 방 bang 배 bae 백 baek 뱀 baem 버 beo 번 beon 벌 beol 범 beom 법 beop 벼 byeo 벽 byeok 변 byeon 별 byeol 병 byeong 보 bo 복 bok 본 bon 봉 bong 부 bu 북 buk 분 bun 불 bul 붕 bung 비 bi 빈 bin 빌 bil 빔 bim 빙 bing 빠 ppa 빼 ppae 뻐 ppeo 뽀 ppo 뿌 ppu 쁘 ppeu 삐 ppi

（7）ㅅ
사 sa 삭 sak 산 san 살 sal 삼 sam 삽 sap 상 sang 샅 sat 새 sae 색 saek 생 saeng 서 seo 석 seok 선 seon 설 seol 섬 seom 섭 seop 성 seong 세 se 셔 syeo 소 so 속 sok 손 son 솔 sol 솟 sot 송 song 쇄 swae 쇠 soe 수 su 숙 suk 순 sun 술 sul 숨 sum 숭 sung 쉬 swi 스 seu 슬 seul 슴 seum 습 seup 승 seung 시 si 식 sik 신 sin 실 sil 심 sim 십 sip 싱 sing 싸 ssa 쌍 ssang 쌔 ssae 쏘 sso 쑥 ssuk 씨 ssi

（8）ㅇ
아 a 악 ak 안 an 알 al 암 am 압 ap 앙 ang 앞 ap 애 ae 액 aek 앵 aeng 야 ya 약 yak 얀 yan 양 yang 어 eo 억 eok 언 eon 얼 eol 엄 eom 업 eop 에 e 여 yeo 역 yeok 연 yeon 열 yeol 염 yeom 엽 yeop 영 yeong 예 ye 오 o 옥 ok 온 on 올 ol 옴 om 옹 ong 와 wa 완 wan 왈 wal 왕 wang 왜 wae 외 oe 왼 oen 요 yo 욕 yok 용 yong 우 u 욱 uk 운 un 울 ul 움 um 웅 ung 워 wo 원 won 월 wol 위 wi 유 yu 육 yuk 윤 yun 율 yul 융 yung 윷 yut 으 eu 은 eun 을 eul 음 eum 읍 eup 응 eung 의 ui 이 i 익 ik 인 in 일 il 임 im 입 ip 잉 ing

（9）ㅈ
자 ja 작 jak 잔 jan 잠 jam 잡 jap 장 jang 재 jae 쟁 jaeng 저 jeo 적 jeok 전 jeon 절 jeol 점 jeom 접 jeop 정 jeong 제 je 조 jo 족 jok 존 jon 졸 jol 종 jong 좌 jwa 죄 joe 주 ju 죽 juk 준 jun 줄 jul 중 jung 쥐 jwi 즈 jeu 즉 jeuk 즐 jeul 즘 jeum 즙 jeup 증 jeung 지 ji 직 jik 진 jin 질 jil 짐 jim 집 jip 징 jing 짜 jja 째 jjae 쪼 jjo 찌 jji

（10）ㅊ
차 cha 착 chak 찬 chan 찰 chal 참 cham 창 chang 채 chae 책 chaek 처 cheo 척 cheok 천 cheon 철 cheol 첨 cheom 첩 cheop 청 cheong 체 che 초 cho 촉 chok 촌 chon 총 chong 최 choe 추 chu 축 chuk 춘 chun 출 chul 춤 chum 충 chung 측 cheuk 층 cheung 치 chi 칙 chik 친 chin 칠 chil 침 chim 칩 chip 칭 ching 칩 chip 칭 ching

（11）ㅋ
코 ko 쾌 kwae 크 keu 큰 keun 키 ki

（12）ㅌ
타 ta 탁 tak 탄 tan 탈 tal 탐 tam 탑 tap 탕 tang 태 tae 택 taek 탱 taeng 터 teo 테 te 토 to 톤 ton 톨 tol 통 tong 퇴 toe 투 tu 퉁 tung 튀 twi 트 teu 특 teuk 틈 teum 티 ti

（13）ㅍ
파 pa 판 pan 팔 pal 패 pae 팽 paeng 퍼 peo 페 pe 펴 pyeo 편 pyeon 폄 pyeom 평 pyeong 폐 pye 포 po 폭 pok 표 pyo 푸 pu 품 pum 풍 pung 프 peu 피 pi 픽 pik 필 pil 핍 pip

（14）ㅎ
하 ha 학 hak 한 han 할 hal 함 ham 합 hap 항 hang 해 hae 핵 haek 행 haeng 향 hyang 허 heo 헌 heon 험 heom 헤 he 혀 hyeo 혁 hyeok 현 hyeon 혈 hyeol 혐 hyeom 협 hyeop 형 hyeong 혜 hye 호 ho 혹 hok 혼 hon 홀 hol 홉 hop 홍 hong 화 hwa 확 hwak 환 hwan 활 hwal 황 hwang 홰 hwae 횃 hwaet 회 hoe 획 hoek 횡 hoeng 효 hyo 후 hu 훈 hun 훤 hwon 훼 hwe 휘 hwi 휴 hyu 휼 hyul 흉 hyung 흐 heu 흑 heuk 흔 heun 흘 heul 흠 heum 흡 heup 흥 heung 희 hui 흰 huin 히 hi 힘 him

参考文献：
1. http://kr.hujiang.com/new/p152243/
2. http://kr.hujiang.com/new/p60924

2012年10月18日星期四

WLS_083：WebLogic Server高级管理之十二：与Coherence*Web集成

开发运行环境：WebLogic Server 12c开发版（12.1.1.1.0）+ Coherence 3.7.1.0 Build 27797

WebLogic Server与Coherence*Web集成之后有如下好处：
（1）Session对象将托管给Coherence Cache Server管理，你可以根据需要使用不同的缓存拓扑结构。
（2）Session对象不再与WLS Server共享同一个JVM，使WLS Server有更多的Heap空间。
（3）即使重启WLS Server，也不会造成Session丢失。
这样的分工可以让WLS和Coherence在各自擅长的领域做各自专业的事情。

1. session-cache-server.cmd
这是Coherence Cache Server，用于保存所有Session对象。脚本如下：
setlocal

set COHERENCE_HOME=C:\Oracle\coherence

set COH_OPTS=%COH_OPTS% -server -cp %COHERENCE_HOME%\lib\coherence.jar;%COHERENCE_HOME%\lib\coherence-web.jar;

set COH_OPTS=%COH_OPTS% -Dtangosol.coherence.management.remote=true -Dtangosol.coherence.cacheconfig=session-cache-config.xml -Dtangosol.coherence.distributed.localstorage=true -Dtangosol.coherence.clusterport=7777 -Dtangosol.coherence.clusteraddress=231.1.1.1 -Dtangosol.coherence.session.localstorage=true -Dtangosol.coherence.cluster=CoherenceCluster

java %COH_OPTS% -Xms512m -Xmx512m -XX:MaxPermSize=256m com.tangosol.net.DefaultCacheServer

:exit

其中，session-cache-config.xml在coherence-web.jar中，其内容如下：

<?xml version="1.0"?>






<cache-config xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="http://xmlns.oracle.com/coherence/coherence-cache-config"
xsi:schemaLocation="http://xmlns.oracle.com/coherence/coherence-cache-config coherence-cache-config.xsd">

<caching-scheme-mapping>

<cache-mapping>
<cache-name>session-management</cache-name>
<scheme-name>replicated</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>servletcontext-storage</cache-name>
<scheme-name>replicated</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>session-storage</cache-name>
<scheme-name>session-near</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>session-overflow</cache-name>
<scheme-name>session-distributed</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>session-death-certificates</cache-name>
<scheme-name>session-certificate</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>local-session-storage</cache-name>
<scheme-name>unlimited-local</scheme-name>
</cache-mapping>


<cache-mapping>
<cache-name>local-attribute-storage</cache-name>
<scheme-name>unlimited-local</scheme-name>
</cache-mapping>
</caching-scheme-mapping>

<caching-schemes>

<replicated-scheme>
<scheme-name>replicated</scheme-name>
<service-name>ReplicatedSessionsMisc</service-name>
<request-timeout>30s</request-timeout>
<backing-map-scheme>
<local-scheme>
<scheme-ref>unlimited-local</scheme-ref>
</local-scheme>
</backing-map-scheme>
<autostart>true</autostart>
</replicated-scheme>


<near-scheme>
<scheme-name>session-near</scheme-name>
<front-scheme>
<local-scheme>
<scheme-ref>session-front</scheme-ref>
</local-scheme>
</front-scheme>
<back-scheme>
<distributed-scheme>
<scheme-ref>session-distributed</scheme-ref>
</distributed-scheme>
</back-scheme>
<invalidation-strategy>present</invalidation-strategy>
</near-scheme>

<local-scheme>
<scheme-name>session-front</scheme-name>
<eviction-policy>HYBRID</eviction-policy>
<high-units>1000</high-units>
<low-units>750</low-units>
</local-scheme>

<distributed-scheme>
<scheme-name>session-distributed</scheme-name>
<scheme-ref>session-base</scheme-ref>
<backing-map-scheme>
<local-scheme>
<scheme-ref>unlimited-local</scheme-ref>
</local-scheme>

</backing-map-scheme>
</distributed-scheme>


<distributed-scheme>
<scheme-name>session-certificate</scheme-name>
<scheme-ref>session-base</scheme-ref>
<backing-map-scheme>
<local-scheme>
<eviction-policy>HYBRID</eviction-policy>
<high-units>4000</high-units>
<low-units>3000</low-units>
<expiry-delay>86400</expiry-delay>
</local-scheme>
</backing-map-scheme>
</distributed-scheme>


<distributed-scheme>
<scheme-name>session-base</scheme-name>
<service-name>DistributedSessions</service-name>
<thread-count>0</thread-count>
<lease-granularity>member</lease-granularity>
<local-storage system-property="tangosol.coherence.session.localstorage">false</local-storage>
<partition-count>257</partition-count>
<backup-count>1</backup-count>
<backup-storage>
<type>on-heap</type>
</backup-storage>
<request-timeout>30s</request-timeout>
<backing-map-scheme>
<local-scheme>
<scheme-ref>unlimited-local</scheme-ref>
</local-scheme>
</backing-map-scheme>
<autostart>true</autostart>
</distributed-scheme>


<overflow-scheme>
<scheme-name>session-paging</scheme-name>
<front-scheme>
<local-scheme>
<scheme-ref>session-front</scheme-ref>
</local-scheme>
</front-scheme>
<back-scheme>
<external-scheme>
<bdb-store-manager/>
</external-scheme>
</back-scheme>
</overflow-scheme>


<local-scheme>
<scheme-name>unlimited-local</scheme-name>
<service-name>LocalSessionCache</service-name>
</local-scheme>


<invocation-scheme>
<service-name>SessionOwnership</service-name>
<request-timeout>30s</request-timeout>
</invocation-scheme>
</caching-schemes>
</cache-config>

2. 在WebLogic Console中配置
（1）创建两个Managed Server：ServerA（端口8081）和ServerB（端口8083）
这里我并没有把ServerA和ServerB组成为一个集群，只是两个各自独立的Server。
（2）发布两个Shared Library到ServerA和ServerB上：coherence-web-spi.war和active-cache-1.0.jar。
其中coherence-web-spi.war位于[coherence_home]\lib目录下，active-cache-1.0.jar位于[wls_server]\common\deployable-libraries目录下。
（3）创建Coherence Cluster，Target到ServerA和ServerB上。

3. 创建应用：counter.war
（1）counter.jsp
<%@ page contentType="text/html;charset=UTF-8"%>
<html>
<body>
<h3>
Counter :
<%
Integer counter = new Integer(1);
HttpSession httpsession = request.getSession(true);
if (httpsession.isNew()) {
httpsession.setAttribute("count", counter);
out.println(counter);
} else {
int count = ((Integer) httpsession.getAttribute("count")).
intValue();
httpsession.setAttribute("count", new Integer(++count));
out.println(count);
}
%>
</h3>
</body>
</html>
（2）weblogic.xml
<?xml version="1.0" encoding="UTF-8" ?>
<weblogic-web-app xmlns="http://xmlns.oracle.com/weblogic/weblogic-web-app"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://xmlns.oracle.com/weblogic/weblogic-web-app http://www.oracle.com/technology/weblogic/weblogic-web-app/1.1/weblogic-web-app.xsd">
<library-ref>
<library-name>coherence-web-spi</library-name>
</library-ref>
<coherence-cluster-ref>
<coherence-cluster-name>CoherenceCluster</coherence-cluster-name>
</coherence-cluster-ref>
</weblogic-web-app>
（3）manifest.mf
Extension-List: active-cache
active-cache-Extension-Name: active-cache
active-cache-Specification-Version: 1.0
active-cache-Implementation-Version: 1.0
（4）复制coherence.jar到WEB-INF/lib目录下
（5）counter应用目录结构如下：
/
/counter.jsp
/META-INF/manifest.mf
/WEB-INF/web.xml
/WEB-INF/weblogic.xml
/WEB-INF/lib/coherence.jar
（6）发布counter.war到ServerA和ServerB上。

4. 测试
（1）运行session-cache-server.cmd，启动Coherence Cache Server。
（2）启动Admin Server
（3）启动Managed Server：ServerA和ServerB。
（4）启动counter应用
这时，在ServerA和ServerB的Console中会输出如下信息：
2012-10-18 15:39:09.907/108.408 Oracle Coherence 3.7.1.0 <Info> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', member=n
/a): Loaded operational configuration from "zip:C:/Oracle/wls1211_dev/user_projects/domains/dev_domain/servers/ServerA/tmp/_WL_user/counter/m4egcu/war/WEB-INF/l
ib/coherence.jar!/tangosol-coherence.xml"
2012-10-18 15:39:10.143/108.644 Oracle Coherence 3.7.1.0 <Info> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', member=n
/a): Loaded operational overrides from "zip:C:/Oracle/wls1211_dev/user_projects/domains/dev_domain/servers/ServerA/tmp/_WL_user/counter/m4egcu/war/WEB-INF/lib/c
oherence.jar!/tangosol-coherence-override-dev.xml"
2012-10-18 15:39:10.145/108.646 Oracle Coherence 3.7.1.0 <D5> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', member=n/a
): Optional configuration override "/tangosol-coherence-override.xml" is not specified
2012-10-18 15:39:10.213/108.714 Oracle Coherence 3.7.1.0 <D5> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', member=n/a
): Optional configuration override "/custom-mbeans.xml" is not specified

Oracle Coherence Version 3.7.1.0 Build 27797
Grid Edition: Development mode
Copyright (c) 2000, 2011, Oracle and/or its affiliates. All rights reserved.

2012-10-18 15:39:11.114/109.615 Oracle Coherence GE 3.7.1.0 <Info> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', membe
r=n/a): Loaded cache configuration from "zip:C:/Oracle/wls1211_dev/user_projects/domains/dev_domain/servers/ServerA/tmp/_WL_user/coherence-web-spi/14iuoc/WEB-IN
F/lib/coherence-web.jar!/session-cache-config.xml"
2012-10-18 15:39:12.659/111.160 Oracle Coherence GE 3.7.1.0 <Info> (thread=[ACTIVE] ExecuteThread: '0' for queue: 'weblogic.kernel.Default (self-tuning)', membe
r=n/a): Loaded Reporter configuration from "zip:C:/Oracle/wls1211_dev/user_projects/domains/dev_domain/servers/ServerA/tmp/_WL_user/counter/m4egcu/war/WEB-INF/l
ib/coherence.jar!/reports/report-group.xml"
<Oct 18, 2012 3:39:14 PM CST> <Warning> <com.oracle.wls> <BEA-000000> <2012-10-18 15:39:14.624/113.125 Oracle Coherence GE 3.7.1.0 <Warning> (thread=Cluster, me
mber=n/a): This member is configured with a multicast TTL of 0; the senior Member(Id=1, Timestamp=2012-10-18 15:36:33.028, Address=10.191.10.83:8088, MachineId=
46446, Location=site:,machine:PMMA-CN,process:6384, Role=CoherenceServer) is configured with a TTL of 4. It is strongly recommended to use the same TTL setting
for all cluster members.>
<Oct 18, 2012 3:39:15 PM CST> <Warning> <WorkManager> <BEA-002919> <Unable to find a Work Manager with name wm/CoherenceWorkManager. Dispatch policy wm/Coherenc
eWorkManager will map to the default Work Manager for the application counter>
Oct 18, 2012 3:39:16 PM com.tangosol.coherence.servlet.AbstractHttpSessionCollection configure
INFO: Configured session model "SplitHttpSessionCollection":
Clustered Session Cache Name=session-storage
Local Session Cache Name=local-session-storage
Local Session Attribute Cache Name=local-attribute-storage
Death Certificate Cache Name=session-death-certificates
SessionDistributionController Class Name=
AttributeScopeController Class Name=com.tangosol.coherence.servlet.AbstractHttpSessionCollection$ApplicationScopeController
Maximum Session Inactive Seconds=3600
Session ID Character Length=52
Session Locking Enforced=false
Member Session Locking Enforced=false
Application Session Locking Enforced=false
Thread Session Locking Enforced=false
Session Get Lock Timeout=300
Suspect Attribute Detection=true
Strict "Servlet Specification" Exception Handling=true
Sticky Session Ownership=false
Sticky Session Ownership Service Name=SessionOwnership
Assume Session Locality for Reaping=false
Parallel Session Reaping=true
Allow Local Attributes=false
Use Default Session ID Decoding=true
Use Default Session ID Encoding=false
Session ID Affinity Token=null
Session Expiry Filter Factory=
Session Access Debug Logging Enabled=false
Session Access Debug Logging Filter=
Oct 18, 2012 3:39:16 PM com.tangosol.coherence.servlet.SessionHelper registerMBean
INFO: Registering MBean using object name "type=WebLogicHttpSessionManager,nodeId=2,appId=countercounter.war"

同时，在session-cache-server.cmd的Console会输出如下信息：

2012-10-18 15:39:14.624/164.404 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member(Id=2, Timestamp=2012-10-18 15:39:14.632, Address=10.191.10.8

3:8090, MachineId=46446, Location=site:,machine:PMMA-CN,process:7608, Role=WeblogicServer) joined Cluster with senior member 1

2012-10-18 15:39:14.749/164.529 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member 2 joined Service Management with senior member 1

2012-10-18 15:39:15.217/164.997 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member(Id=3, Timestamp=2012-10-18 15:39:15.014, Address=10.191.10.8

3:8092, MachineId=46446, Location=site:,machine:PMMA-CN,process:296, Role=WeblogicServer) joined Cluster with senior member 1

2012-10-18 15:39:15.326/165.106 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member 3 joined Service Management with senior member 1

2012-10-18 15:39:15.904/165.684 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member 3 joined Service DistributedSessions with senior member 1

2012-10-18 15:39:15.966/165.746 Oracle Coherence GE 3.7.1.0 <D5> (thread=Cluster, member=1): Member 2 joined Service DistributedSessions with senior member 1

如果看到如上信息说明ServerA和ServerB已经作为Client成员加入到Coherence集群中了。

（5）访问http://localhost:8081/counter/counter.jsp，显示Counter:1。刷新页面数字会跟着增长。

（6）访问http://localhost:8083/counter/counter.jsp，会接着显示下一个增长的数字。

这说明ServerA和ServerB上的counter应用的Session是共享的，尽管我没有把ServerA和ServerB组成一个集群。

（7）重启ServerA和ServerB。

（8）再次访问http://localhost:8081/counter/counter.jsp，会接着显示下一个增长的数字。

这说明Session对象是保留在Coherence Cache Server中的，所以即使停掉ServerA和ServerB，Session对象也不会丢失。

Project 下载：counter(coherence).war

参考文献：
1. Tutorial for Oracle Coherence Release 3.7.1 之 Caching Sessions with Coherence and WebLogic Server
2. http://blog.ipnweb.com/2012/02/member-specified-cluster-name-which-did.html

2012年10月16日星期二

JDev_036：使用HTTP Analyzer观察HTTP请求和响应

开发运行环境：JDeveloper 11.1.2.3

开发Web应用和WebService时，经常需要观察HTTP请求和响应。
如果你平时使用JDeveloper做开发，可以使用其中的一个小工具：HTTP Analyzer。

1. 设置HTTP Analyzer
（1）选择Tools，选择Preferences，选择Http Analyzer，设置监听的主机和端口
默认是localhost和8099。

（2）选择Tools，选择HTTP Analyzer，打开HTTP Analyzer界面。

（3）点击绿色的三角按钮，启动HTTP Analyzer。

2. 设置Firefox的Proxy代理
（1）选择网络，点击设置。

（2）选择手动配置代理，指向Http Analyzer监听的主机和端口。

说明：如果你不想影响平时Firefox的正常使用，可以用命令行启动Debug模式下的Firefox:

"C:\Program Files (x86)\Mozilla Firefox\firefox.exe" -no-remote -P Debugging。

然后增加一个Profile，这样区分开Debug模式的Firefox和平时正常使用的Firefox，二者互不影响。

3. 在Firefox中访问应用
会发现随着你的访问，所有的请求和响应都被HTTP Analyzer记录下来了。

你可以点击某一次访问，查看详细的请求和响应信息，并且可以在这里手工修改参数，然后重新发送请求。

4. 观察WebService的请求和响应
HTTP Analyzer除了可以观察HTTP请求和响应，还可以作为一个WebService测试客户端，观察WebService的请求和响应。
该功能类似SOAPUI，但是没有SOAPUI那么强大。
使用方法请参考《用JDeveloper使开发WebService之一：元注释驱动POJO（1）》。

参考文献：
1. http://nickaiva.blogspot.jp/2010/10/jdeveloper-11g-making-use-of-http.html
2. https://blogs.oracle.com/shay/entry/monitoring_adf_pages_round_trips

2012年10月12日星期五

WLS_082：WebLogic Server高级管理之十一：使用SAML2.0配置SSO

运行环境：WebLogic Server 12c开发版（12.1.1.1.0）

本实验前五步跟《使用SAML1.1配置SSO》一样，我从第六步开始介绍。

6. 在dev_domain中配置SAML2CredentialMapper
SAML2CredentialMapper的角色是SAML security assertions的Provider，即作为断言的提供方。

（1）创建SAML2CredentialMapper

选择myrealm，Providers，CredentialMapping，点击New，Type选择SAML2CredntialMapper

（2）配置Provider Specific

Issuer URI：http://www.oracle.com/demoSAML

Name Qualifier：oracle.com

Default Time To Live：120

Default Time To Live Offset：-5

Web Service Assertion Signing Key Alias：server

Web Service Assertion Signing Key Pass Phrase：123456

7. 在dev_domain中，为Admin Server配置SAML 2.0 Indentity Provider
Enabled：勾上
Login URL：/saml2/idp/login
POST Binding Enabled：勾上
Redirect Binding Enabled：勾上
Artifact Binding Enabled：勾上

8. 在dev_domain中，为Admin Server配置SAML 2.0 General
Contact Person Given Name：Ping
Contact Person Surname：Ma
Contact Person Type：technical
Contact Person Company：Oracle
Contact Person Telephone Number：
Contact Person Email Address：
Organization Name：
Organization URL：http://www.oracle.com
Published Site URL：http://localhost:7001/saml2
Entity ID：SAML2CredentialMapper
Recipient Check Enabled：勾上
Transport Layer Security Key Alias：server
Transport Layer Security Key Passphrase：123456
ConfirmTransport Layer Security Key Passphrase：123456
Only Accept Signed Artifact Request：勾上
Artifact Cache Size：10000
Artifact Cache Timeout：300
Single Sign-on Signing Key Alias：server
Single Sign-on Signing Key Pass Phrase：123456
Confirm Single Sign-on Signing Key Pass Phrase：123456

点击Publish Meta Data按钮，导出dev_metadata.xml。

9. 在dev2_domain中，为Admin Server配置SAML2.0 Identity Asserter

（1）创建SAML2IdentityAsserter

选择myrealm，Providers，Authentication，点击New，Type选择SAML2IdentityAsserter

10. 在dev2_domain中，为Admin Server配置SAML 2.0 Service Provider

Enabled：勾上
Always Sign Authentication Requests：勾上
Force Authentication：勾上
Only Accept Signed Assertions：勾上
Authentication Request Cache Size：10000
Authentication Request Cache Timeout：300
POST One Use Check Enabled：勾上
POST Binding Enabled：勾上
Artifact Binding Enabled：勾上

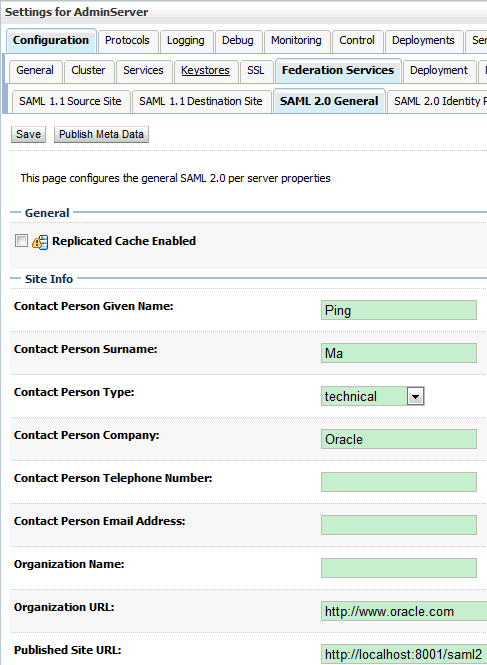

11. 在dev2_domain中，为Admin Server配置SAML 2.0 General
Contact Person Given Name：Ping
Contact Person Surname：Ma
Contact Person Type：technical
Contact Person Company：Oracle
Contact Person Telephone Number：
Contact Person Email Address：
Organization Name：
Organization URL：http://www.oracle.com
Published Site URL：http://localhost:8001/saml2
Entity ID：SAML2IdentityAsserter
Recipient Check Enabled：勾上
Transport Layer Security Key Alias：server
Transport Layer Security Key Passphrase：123456
ConfirmTransport Layer Security Key Passphrase：123456
Only Accept Signed Artifact Request：勾上
Artifact Cache Size：10000
Artifact Cache Timeout：300
Single Sign-on Signing Key Alias：server
Single Sign-on Signing Key Pass Phrase：123456
Confirm Single Sign-on Signing Key Pass Phrase：123456

点击Publish Meta Data按钮，导出dev2_metadata.xml。

12. 在dev_domain中，为SAML2CredentialMapper导入Service Provider Partners：dev2_metadata.xml
（1）点击New，选择New Web Single Sign-On Service Proider Partner

（2）选择dev2_metadata.xml

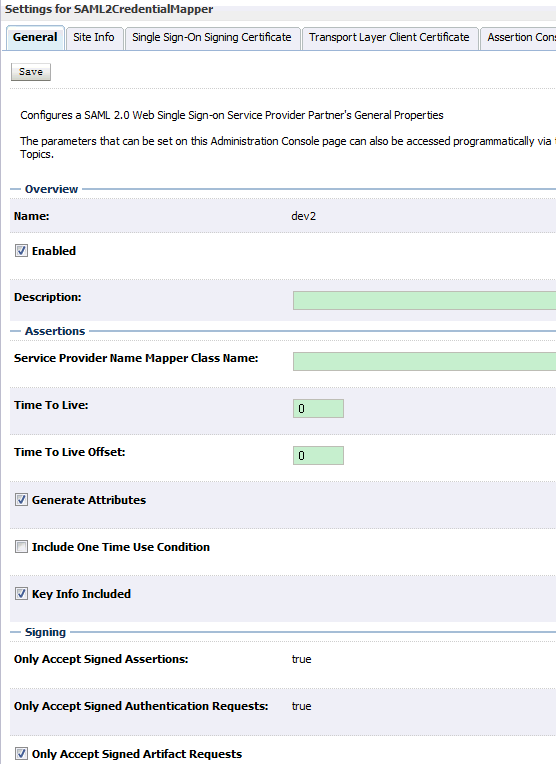

（2）点击dev2，配置如下：

Enabled：勾上

Key Info Included：勾上

Only Accept Signed Artifact Requests：勾上

13. 在dev2_domain中，为SAML2IdentityAsserter导入Identity Provider Partners：dev_metadata.xml
（1）点击New，选择New Web Single Sign-On Indentity Provider Partner

（2）选择dev_metadata.xml

（3）点击dev，配置如下：

Enabled：勾上

Redirect URIs：/appB/admin/services.jsp

Only Accept Signed Artifact Requests：勾上

14. 测试
（1）先访问http://localhost:8001/appB，会提示你将会到localhost:7001去验证用户名和口令：
在浏览器地址栏中，会显示http://localhost:7001/saml2/idp/sso/artifact?SAMLart=AAQAAJOmtVL6FtyvtF02ooeKW%2FAD3soLMJdjuZGJDRHo4cMvocoWDOQWKxg%3D。
输入ssouser/welcome1，显示 http://localhost:8001/appB/admin/services.jsp 。
说明：因为这里我没有使用SSL端口处理SAML2的请求，因此口令将以明文方式发送。

（2）先访问http://localhost:7001/appA，会出现欢迎页面，输入ssouser/welcome1，成功登陆后
点击链接：Application - appB on domainB，会直接进入http://localhost:8001/appB/admin/services.jsp页面，无需再次提供用户名/口令。

参考文献：
1. http://biemond.blogspot.com/2009/09/sso-with-weblogic-1031-and-saml2.html

订阅：博文 (Atom)

心有猛虎，细嗅蔷薇

2012年12月19日星期三

ADF_205：ADF工具类：TaskFlowUtils.java 源代码

2012年11月20日星期二

ADF_204：ADF Mobile 11g 架构

2012年11月13日星期二

ADF_203：页面常用布局模板之二：Stretch

ADF_202：页面常用布局模板之一：Flow

2012年10月30日星期二

ADF_201：使用ADF Mobile开发Android手机On-Device应用

Tools_018：使用SOUGOU拼音输入韩文

2012年10月18日星期四

WLS_083：WebLogic Server高级管理之十二：与Coherence*Web集成

2012年10月16日星期二

JDev_036：使用HTTP Analyzer观察HTTP请求和响应

2012年10月12日星期五

WLS_082：WebLogic Server高级管理之十一：使用SAML2.0配置SSO

培训

我的声明

我的主题

我的文章

我的关注

我的访客

我的画廊

ADF专家证书

JBOSS EAP 6.0 Admin证书

OpenShift 2.1 证书

OpenShift 3.0 证书
